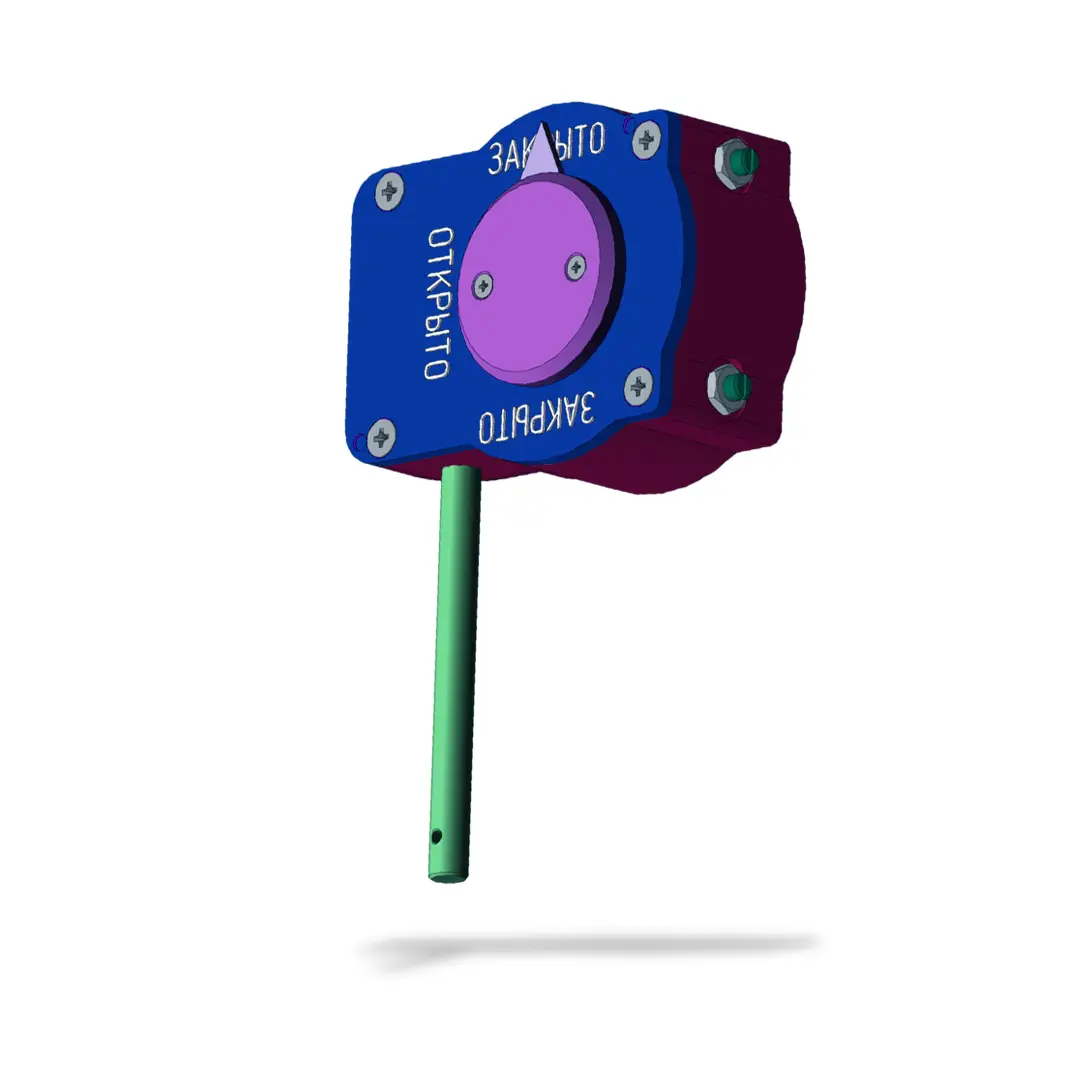

Червячный редуктор РЧ-40

Категория: Редукторы для управления арматурой трубопроводной

Червячный редуктор РЧ-40 используется для управления шаровыми, пробковыми и дроссельными клапанами, а также для работы с энергетическими и технологическими шиберами

0 Покупателей смотрят этот товар сейчас!

Описание

Редуктор используется во всех основных областях производства, включая химию, энергетику, системы отопления, вентиляции, кондиционирования воздуха и водоснабжения. Существует две ключевые модели редуктора: четвертьоборотный РЧ-40 и полнооборотный РЧП-40. Каждая из этих модификаций обладает различными формами и отверстиями для штока крана потребителя, что исключает необходимость приобретения переходных втулок.

Редуктор присоединяется к типам фланцев F10 и F12 в соотвествии с ISO 5211. Зубчатое зацепление и шариковые упорные подшипники штока функционируют в смазке ЦИАТИМ-221F ТУ 0254-030-12435252-04.

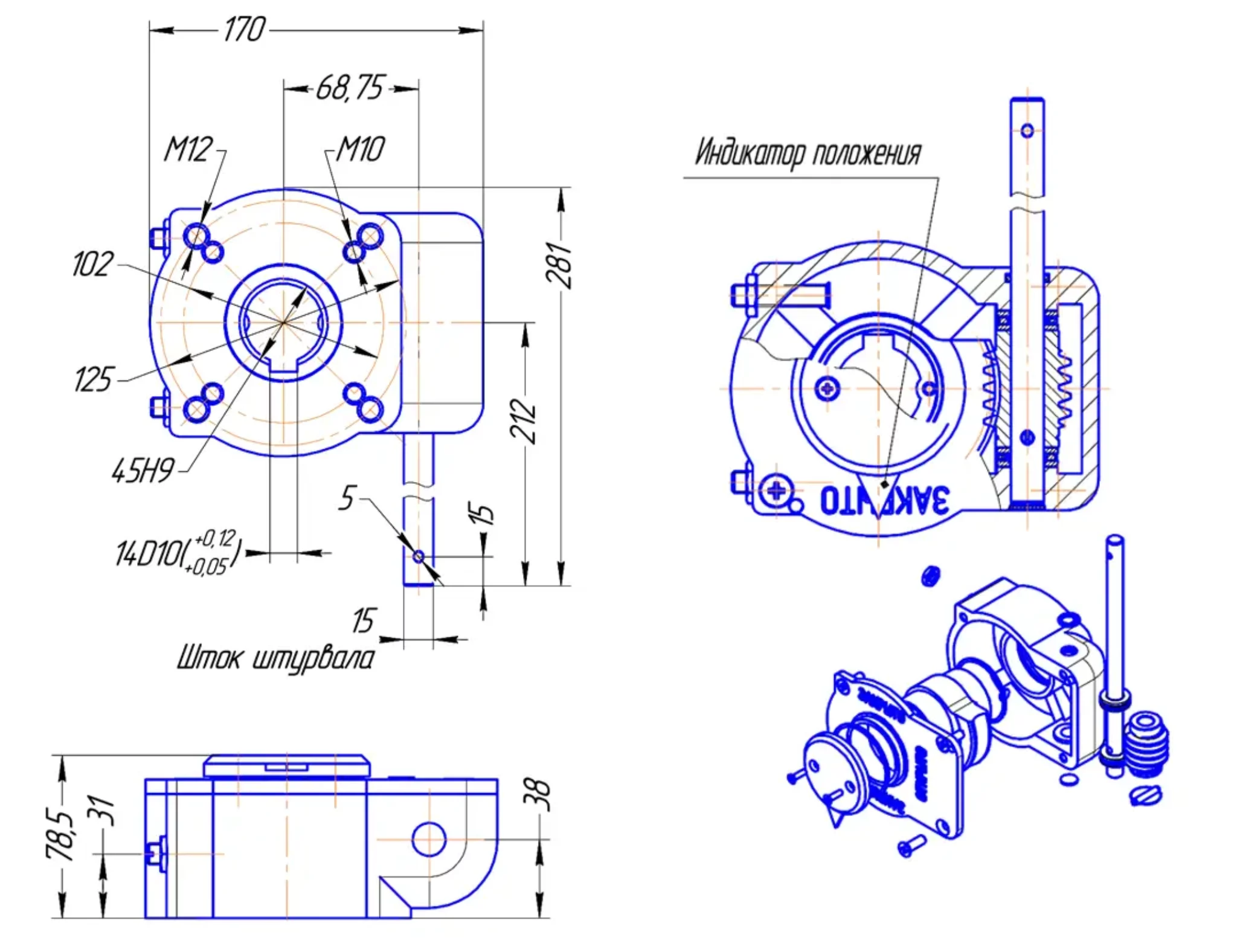

Чертеж редуктора РЧ-40

Детали

Номин крутящий момент на выходном валу редуктора, Нм	800
Передаточное число	40
Температура среды °С	-60 до 110
Материал корпуса и червячного колеса	Чугун
Вес, кг	6.9
Материл шток маховика	Коррозионно-стойкая сталь 30X13
Средний срок службы не менее	30 лет
Средний ресурс, циклов	3000
