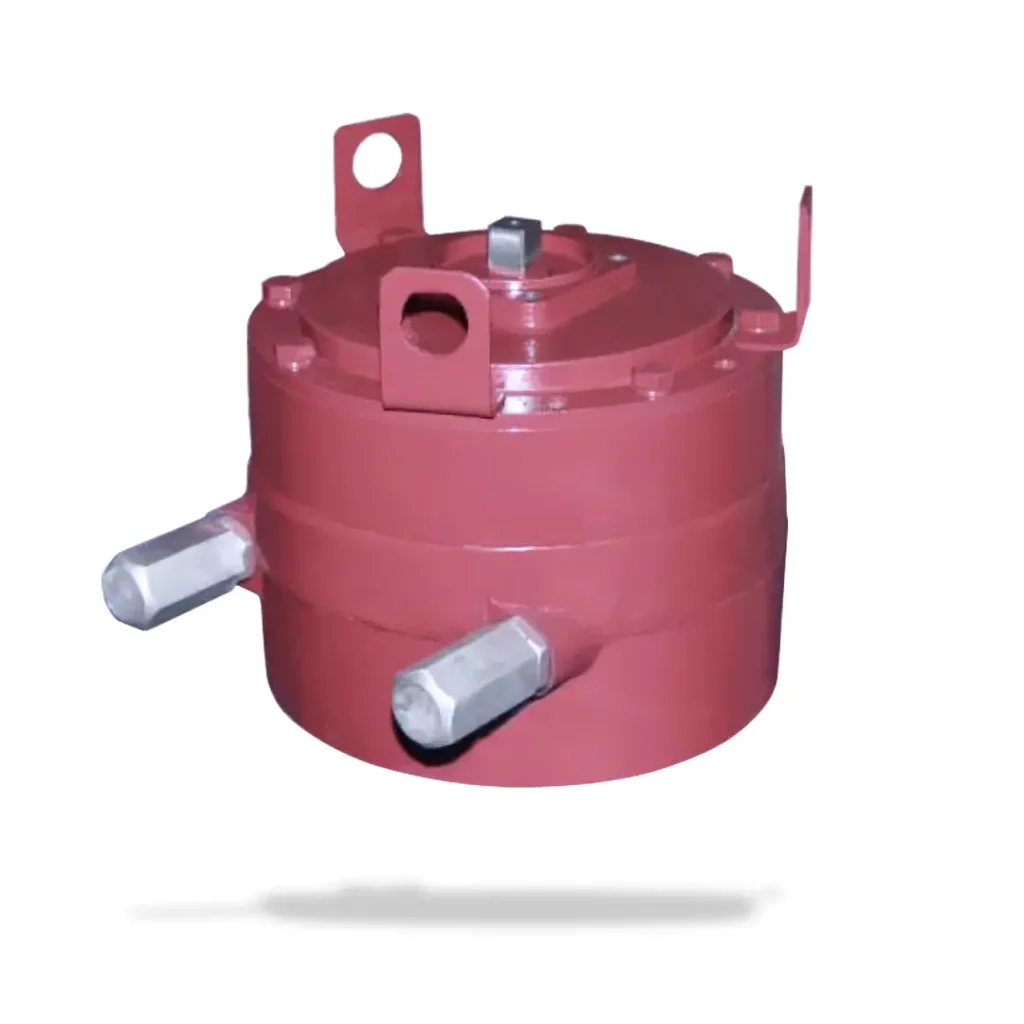

Неполноповоротный редуктор PH2

Name: Неполноповоротный редуктор PH2
SKU: 8865
Availability: InStock

Категория: Редукторы для управления арматурой трубопроводной

Редуктор неполноповоротного типа PH2 предназначен для установки на шаровые краны, задвижки и другую запорную или неполноповоротную и регулирующую арматуру в трубопроводах.

38 000₽

0 Покупателей смотрят этот товар сейчас!

Описание

Основная задача редуктора состоит в том, чтобы увеличить крутящий момент привода до нужных значений, что необходимо для надежного уплотнения арматуры при закрытии и срыва с уплотнителя при открытии.

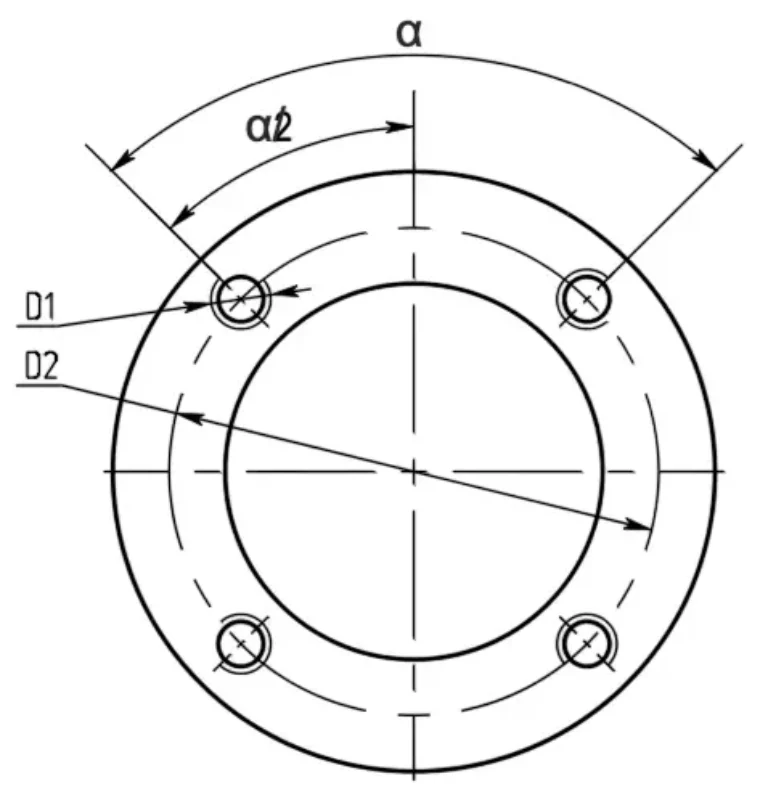

Присоединительные размеры фланца редуктора в соответствии со стандартом ISO 5211-2001

Условное обозначение редуктора	Тип фланца по ISO 5211	α	Число отверстий диаметром D1	D1, мм	D2, мм
РН2	F14	90o	4	М16	140

Значения температуры воздуха при эксплуатации

Климатическое исполнение и категория размещения по ГОСТ 15150-69	Значения температуры воздуха при эксплуатации, °С				Относительная влажность воздуха (верхнее значение)
	Рабочие		Предельные рабочие
	верхнее значение	нижнее значение	верхнее значение	нижнее значение
У1, У2	+40	-45	+45	-50	100 % при 25 °С
УХЛ1		-60		-70
Т1, Т2	+50	-10	+60	-10	100 % при 35 °С

Детали

Номин крутящий момент на выходном валу редуктора, Нм	2000
Диапазон крутящих моментов на выходном валу редуктора (при настройке привода от 40 до 100% от номинала), Нм	890 – 2200
Диапазон крутящих моментов на входном валу редуктора, Нм	24-60
Угол поворота настраиваемый	80-150
Тип фланца по ISO 5211 для присоединения к арматуре	F14
Наибольший диаметр шпинделя арматуры, мм	60
Наибольшая длина шпинделя арматуры, мм	65
Передаточное отношение	1:84
Число оборотов входного вала для поворота на 90	21
Тип	А
Стор квадрата присоединительного хвостика входного вала, мм	17
Масса редуктора (без адаптерной втулки), не более, кг	20
